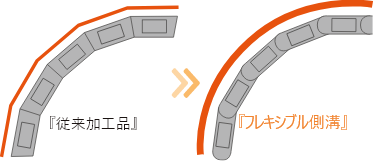

きれいに曲線が描ける
カーブ・コーナー部において
自由な角度の施工ができます。
※最小施工可能半径=3.5m（外R）
従来製品のようにカーブ・コーナー部の施工のために製品をカットする必要がないため、製品カットのために必要な人件費・廃材処理費用を削減できます。
価格は、直線部に使用する従来品と
同等価格に設定しています。
美しく、そして施工も早く。
より施工しやすい！メリット［施工業者様］
- カーブ工期が直線と同等（実績リサーチより）
- 安定した仕上がりとトータルコストの削減
- 敷設時の製品伸び等に、微妙な角度調整が可能になる
- 人件費・刃物代・廃材処理費を削減できる
- カット時の騒音・粉塵を抑制、歩行者や作業員の健康や環境に配慮
まちを美しく！メリット［官公庁様］
- 【SDGs】各自治体の産業廃棄物処理量の縮減によるCO2削減に貢献
- 交差点等の人が立ち止まる場所でのカットを減らせる
- 山間部道路工事等、カーブの多い現場の大幅工期削減の実現
- 街並みを美しくトータルコストを削減
従来カーブ施工の現状
- ① 蓋と蓋の間に隙間が発生する
- ② 蓋に角欠けが発生する
- ③ 現場カット時の騒音・粉塵が発生する
- ④ 廃材が出る
- ⑤ 蓋なし製品が必要となり
調整コンクリート投入が困難 - ⑥ 施工技術による仕上がりに差が発生する
調整コンクリートの投入が困難

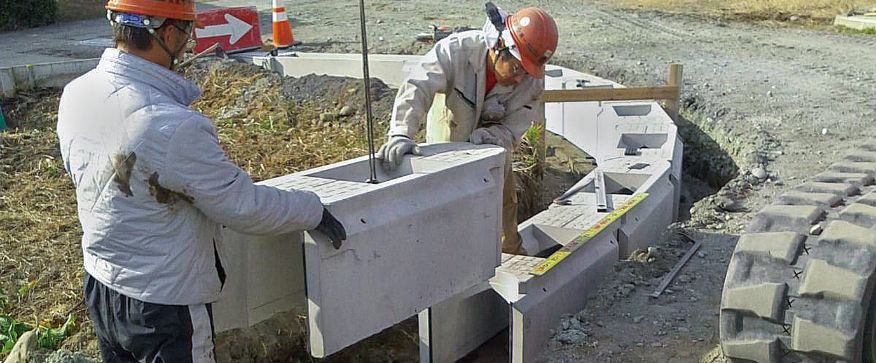

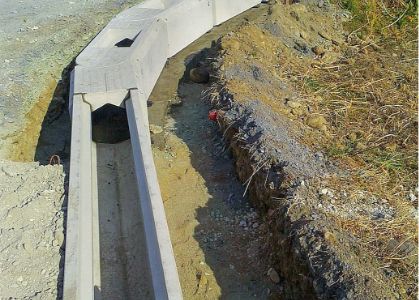

施工実績
HB-FSフレキシブルの特長

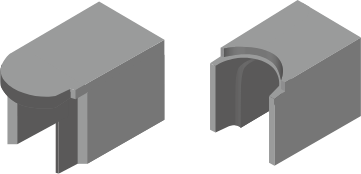

● R状凸凹が可能にした自由な旋回角度調整
● R状が実現するソフトなカーブ表現

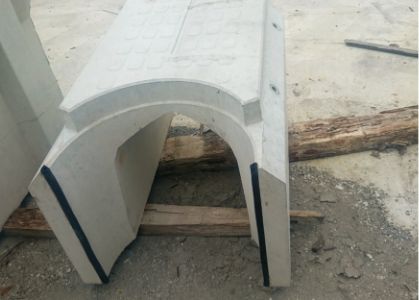

● 側壁旋回部が可能にした水路開口の確保
屈曲部の水路開口は、従来の側溝幅と同等以上の開口率を有し、水をスムーズに流下できるようになっています。
● 角度に制約されない設計性と施工性
従来、多様な角度の製品を配置して調整していた作図作業はもちろん、現場での墨出し・寸法調整が楽になります。
● U字溝からの接続も可能
● 接続部のゴムパッキンによる止水性確保
● 内吊りで施工が早い
基礎寸法及び材料表
| 呼び名 （B×H） |
参考重量 （kg） |
寸法 （単位:mm） |
材料表（10ｍ当り） | ||||
|---|---|---|---|---|---|---|---|
| H1 | 製品本数 （本） |
調整 コンクリート （m2） |
基礎 コンクリート （m2） |
基礎型枠 （m2） |
基礎砕石 （m2） |
||
| 300 × 300 | 279 | 430 | 7.5 | 0.150 | 0.590 | 2.0 | 6.90 |
| 300 × 400 | 331 | 530 | |||||
| 300 × 500 | 383 | 630 | |||||
| 300 × 600 | 434 | 730 | |||||
| 300 × 700 | 486 | 830 | |||||
| 300 × 800 | 538 | 930 | |||||
| 300 × 900 | 590 | 1,030 | |||||
| 300×1,000 | 642 | 1,130 | |||||
| 300×1,100 | 694 | 1,230 | |||||
| 300×1,200 | 746 | 1,330 | |||||
※製品本数は以下の製品長さを基準としています。
